德州實華化工廠概況

德州實華化工石油化工廠，是德州1971創建的老牌化工廠，地址山東省德州市東南郊，是一個綜合性化工大型企業，由德州石油化工總廠化工廠、德州石油化工總廠塑料廠組成，2012年搬遷至天衢工業園后，實驗室大樓 占地8萬平方米，僅用6年時間就把廠區的總面積變為20萬平方米，發展之迅速。本次進行新建實驗室大樓的設計工作，我們本文只討論實驗室通風柜所用到的氣體管道工程部分內容，共需用8種氣體;分別為氮氣、氫氣、空氣、乙炔、氬氣、氧氣。

德州實華化工實驗室通風柜用氣情況

　　實驗樓設有2個氣瓶間，易燃易爆與助燃氣體需分開放置。具體分布如下:

氣瓶間分布
房間名稱	氣體	匯流排
氣瓶間1	空氣Air	一用一備
	氬氣Ar	一用一備
	氮氣N2	二用二備
	氧氣O2	一用一備
氣瓶間2	乙炔C2H2	一用一備
	氫氣H2	一用一備

德州化工廠實驗室氣體管道設計分析

　　通過氣瓶間分析，需用6套匯流排，其中空氣、乙炔、氫氣、氧氣、氬氣為一用一備半自動匯流排，氮氣為二用二備半自動匯流排。

樓層	房間名稱	用氣種類	用氣點數量
一層	元素分析室	C2H2、O2	2組
	庫倫分析	N2、Ar、O2	15組
	色譜分析	N2、Air、H2	15組
	原油分析室	N2	6組
二層	成品分析室一	N2	3組
	分析化驗室	N2、Air、Ar、O2	8組
	成品分析室二	N2	3組
	膠質分析（膠質、殘炭等）	Air	1組
	分析化驗室（無機滴定、水質分析）	N2、Air、Ar、O2	8組

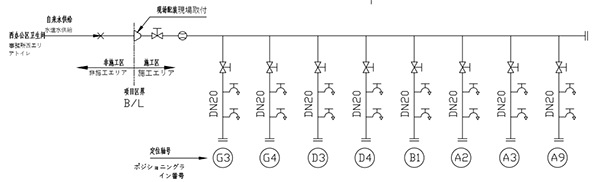

　　每種氣體末端都配置一套二級減壓裝置，使用點前加裝球閥。

　　色譜室設有排空管道，排出儀器產出的尾氣。

德州化工廠實驗室氣體管道安裝事項

　?。ㄒ唬饴废到y中，為了防止回火現象的發生，加裝防爆逆止閥，防止氣體回火，每種氣體安裝低壓報警系統與切換系統配合使用。氣體管道低壓報警系統警報器可發出聲光報警信號，系統主機安裝在值班室房間，便于實驗人員觀察。

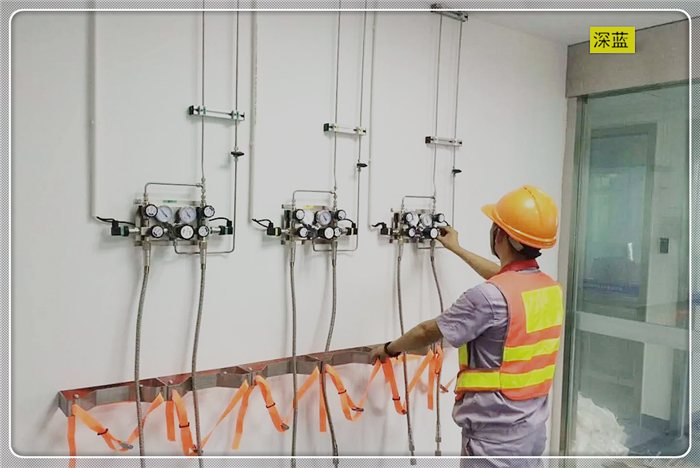

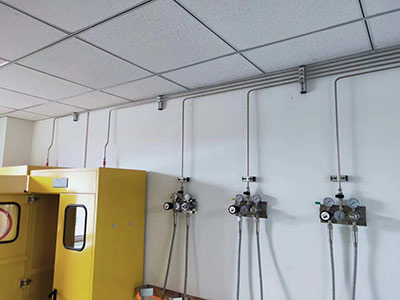

　?。ǘ怏w管道材質為BA級不銹鋼無縫鋼管，氣體管路的聯接采用自動軌道焊接技術，氣體末端采用雙卡套聯接方式;管路安裝在天花板下方，沿著墻壁進行布局，便于檢查和維修。所有的氣體管路在工作臺上配備合適的控制閥門，便于試驗人員的操作。

　?。ㄈ饴房刂葡到y要具備泄露報警功能、低壓報警功能、統計和查詢功能并能夠遠程顯示。

　　（四）氣體管道系統必須配備安全壓力釋放和調節閥門，配備壓力表直觀反應氣體入口和出口壓力。所有管道閥門、二級減壓器均為316不銹鋼材質，閥門和二級減壓器采用雙卡套聯接方式。

　?。ㄎ澹饴饭艿郎闲枰獦嗣鳉怏w名稱及走向，加裝接地保護。支架要進行防腐處理。管道支架間隔不大于1.5米，設備的選型(品牌：德國VIGOUR)匯流排
